图1 电子化学品在芯片制作过程中应用
Fig．1 Application of electronic chemicals in the chip manufacturing process
芯片制造也许代表了人类最先进的技术成就,其设计、制造和大规模生产,7 nm制程的集成电路实现了近乎零误差的电路精度,是世界上最复杂的技术密集型流程。同时,研发成本高达数十亿美元,占年利润的20%以上(而且还在上升)。此外,建立一个高度自动化的人工智能工厂的成本从100亿美元开始,需要100%的“洁净室”,比一般的医院环境要无菌10万倍。目前只有少数跨国公司能在这种充满活力的环境中竞争。
电子化学品主要是为芯片制造等电子工业配套精细化工材料,就生产工艺属性而言,属于精细化工行业。电子化学品行业属于“专项化学用品制造业”2662,属于“专用化学产品制造业”C4360,包括集成电路和分立器件用化学品,如芯片生产用光致抗蚀剂、湿电子化学试剂、电子特气等。
标准是由权威机构组织相关方协商一致后批准发布的规范性文件,其制定基于科学、技术和实践经验的综合成果,旨在特定范围内实现最佳秩序,并为重复性活动提供共同遵循的准则和依据
本文首先介绍电子化学品应用及需求,在此基础上,介绍了国际电子化学品标准化概况以及电子化学品标准化概况,重点介绍电子级高纯溶剂标准物质研制以及量值溯源研究。
1.1 芯片：未来所有产业的核心
半导体(也称为“微芯片”)是一种具有独特电学特性的固体材料,其导电性能介于导体与绝缘体之间,并可通过掺杂等手段精确调控其载流子浓度和导电特性。半导体有3种类型：分立器件、集成电路(IC)、光电器件;分立半导体只有一个晶体管;集成电路包含多个晶体管。集成电路是最典型的微芯片类型,其核心技术基于半导体材料特性,因此在产业界通常被归类为半导体器件。令人印象深刻的是这些微小尺寸的芯片设备可执行复杂的科学功能。1个硅原子直径 0.5 nm,当今最先进的微芯片以7 nm或更小的商业体积生产[1-5]。芯片与人民的生产生活密切相关：如国防安全3D打印、汽车芯片、旅行、能源供应、工作电脑、休闲娱乐、医疗健康等。2019年我国货物进口总额高达约2.1万亿美元[6-8]。
2019年中国进口最高的货物类别依次是：机电设备：4 968亿美元(占进口总额的24%);石油：3 436亿美元(16.6%);光学、技术、医疗器械：987亿美元(4.8%);车辆：751亿美元(3.6%);塑料、塑料制品：716亿美元(3.5%);宝石、贵金属：605亿美元(2.9%);有机化学品：578亿美元(2.8%);铜：408亿美元(2%)[9-12]。
中国前十大进口产品占其从其他国家购买产品总价值的3/4以上(77.3%)。石油、塑料制品和有机化学品累计4 730亿美元(22.9%),占前十的29.6%。近年全球半导体销量相关技术突破4 680亿美元。中国是目前世界上半导体市场最大的进口商,我国已成为全球最大的半导体生产和液晶面板出口国。半导体相关产品是中国最大的进口产品,甚至超过进口油量[13-18]。
中国在集成电路领域的供需结构高度依赖美国及其他国际企业的市场需求,包括进口需求以及外资厂商在中国本土市场的供给。
1.2 电子化学品应用
光刻工艺作为半导体制造中的核心环节,其技术复杂度和工艺精度直接决定了芯片的集成度与性能表现。该工艺主要包含晶圆表面预处理、旋涂光刻胶、精准对准曝光、边缘显影去胶(EBR)、软烘烤、选择性曝光、后烘烤、化学显影、硬烘烤以及最终的封装测试等关键流程[19,20]。光刻工艺约占据芯片制造成本的30%,耗时约占整个生产周期40%～50%。光刻工艺核心是通过纳米级图形转移技术,将设计版图精确复制至晶圆表面,为后续蚀刻、离子注入等工艺提供精密掩模,是现代微电子制造中的关键制程[21,22]。

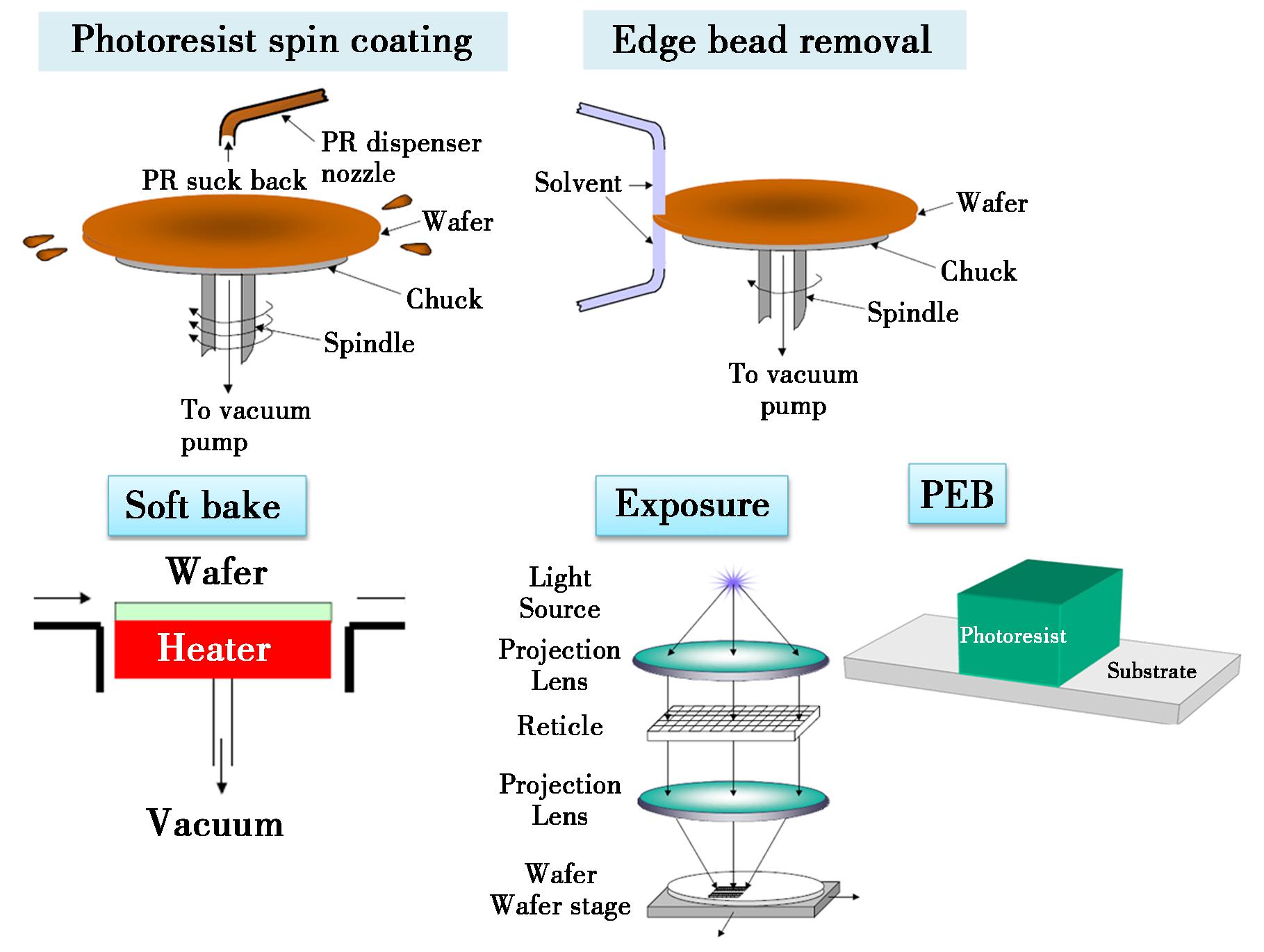

图1 电子化学品在芯片制作过程中应用
Fig．1 Application of electronic chemicals in the chip manufacturing process
1.3 电子化学品需求
电子化学品等配套高端试剂是芯片产业的“生长激素”。
电子化学品：利用化学反应、工艺将电路图形转移到基片上,主要组成包括聚合物、溶剂、光敏剂、添加剂等[23-25]。
品种全：提供各种电子化学品及配套试剂;品质高：杂质限量<10 μg/kg。光刻配套试剂 Auxiliary Chemicals：Developers,Removers,solvents for edge-bead removal and dilution of resists。电子级溶剂广泛应用于微电子、光电子湿法工艺制程中,是显示面板、半导体、太阳能电池等设备制造中不可缺少的原料。选择合适的电子级溶剂对产品质量至关重要,若溶剂中含有多余的金属离子和个别尘埃颗粒,会导致面板产生较大缺陷或影响产品合格率。经过0.2 μm孔径过滤器过滤,控制0.5 μm粒子和个数,专业无尘车间灌装。生产2 g微芯片：需要32 kg水,700 g超纯气、1.6 kg燃料和 72 g化学配套试剂,约占IC制造材料总成本12%[26-29]。
作为半导体光刻胶用超高纯配方型有机试剂,其质量好坏直接影响到所制芯片的性能。因此对其有机杂质、水分、阴阳离子含量和颗粒物有着极为严苛的要求。试剂中的离子和颗粒物容易造成芯片被击穿或者缺陷,影响性能和使用寿命[30,31]。
1.3.1 多晶硅
多晶硅-三氯氢硅氢还原法：HCl与硅粉反应生成SiHCl3,精馏提纯SiHCl3,H2还原SiHCl3高纯硅,通过化学气相沉积CVD转化为多晶态硅棒;最终经过物理破碎、化学酸洗、超纯水水洗和真空包装等工序,得到纯度极高的电子级多晶硅。太阳能等级多晶电池：99.99999%(7N)～99.999999%(8N);太阳能级单晶电池(单级)：9～10 N;半导体电子级：10～11 N。
1.3.2 智能手机柔性电子材料
超薄膜厚及均匀性-ultrathin“wallpaper”TVs just millimeters thick-光学方法导电性能检测-light method(THz) to test materials′ conductivity;导电塑料分子研究-Tim &Ted (chemists)：novel plastics conduct electricity (PCDTPT)。
1.3.3 电子化学品市场格局
电子化学品市场主要被东京应化、JSR、陶氏化学、信越化学、富士胶片、杜邦、住友化学、默克等企业垄断。中国电子化学品严重依赖进口。
全球电子化学品市场预计年增长率5.90%,其中中国大陆增幅最快;信越化学投资1.08亿美元在我国台湾地区建立了一家半导体电子化学品工厂。
2.1 SEMI标准
国际半导体产业协会(SEMI)主要致力于全球微电子、半导体及太阳能光电产业整体发展,投入世界各大主要科技领域,包括中国台湾(新竹)和上海、北京等全球范围有14个办公室。SEMI主要活动包含举办会展、推动国际标准、公共政策、市场研究以及产业环境、健康与安全(EHS)等。
SEMI国际标准计划包括晶圆标准化、超纯水等标准制定,为自由市场和降低半导体制造成本提供技术支持。
2.1.1 SEMI超纯水标准
SEMI有关超纯水的主要标准如表1所示,包括超纯水中聚合物表面粗糙度、过滤器的效能评估等。

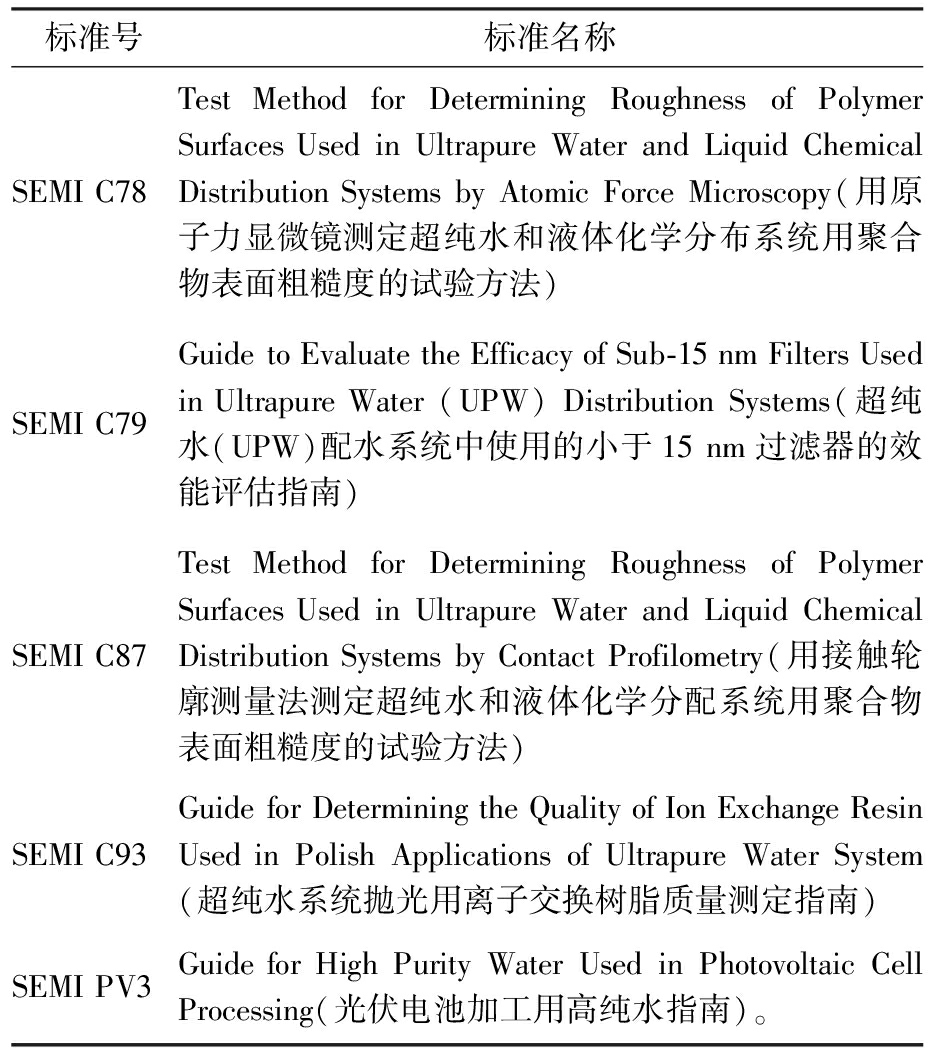

表1 SEMI超纯水标准系列
Tab．1 SEMI ultra pure water standards series
标准号标准名称SEMI C78Test Method for Determining Roughness of Polymer Surfaces Used in Ultrapure Water and Liquid Chemical Distribution Systems by Atomic Force Microscopy(用原子力显微镜测定超纯水和液体化学分布系统用聚合物表面粗糙度的试验方法)SEMI C79Guide to Evaluate the Efficacy of Sub-15 nm Filters Used in Ultrapure Water (UPW) Distribution Systems(超纯水(UPW)配水系统中使用的小于15 nm过滤器的效能评估指南)SEMI C87Test Method for Determining Roughness of Polymer Surfaces Used in Ultrapure Water and Liquid Chemical Distribution Systems by Contact Profilometry(用接触轮廓测量法测定超纯水和液体化学分配系统用聚合物表面粗糙度的试验方法)SEMI C93Guide for Determining the Quality of Ion Exchange Resin Used in Polish Applications of Ultrapure Water System(超纯水系统抛光用离子交换树脂质量测定指南)SEMI PV3Guide for High Purity Water Used in Photovoltaic Cell Processing(光伏电池加工用高纯水指南)。
2.1.2 电子级溶剂标准
SEMI主要代表性电子级溶剂标准汇总如表2所示,包括电子级丙酮、乙酸正丁酯、甲基2-吡咯烷酮、PGME等。

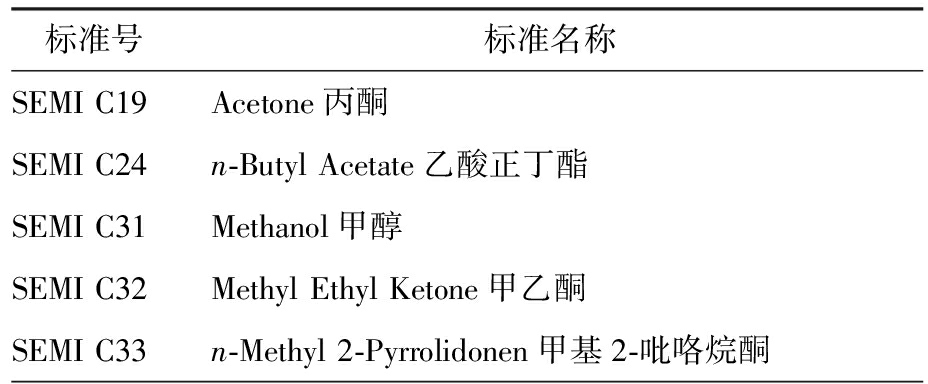

表2 SEMI主要代表性电子级溶剂标准
Tab．2 SEMI standards for representative electronic-grade solvents
标准号标准名称SEMI C19Acetone丙酮SEMI C24n-Butyl Acetate乙酸正丁酯SEMI C31Methanol甲醇SEMI C32Methyl Ethyl Ketone甲乙酮SEMI C33n-Methyl 2-Pyrrolidonen甲基2-吡咯烷酮

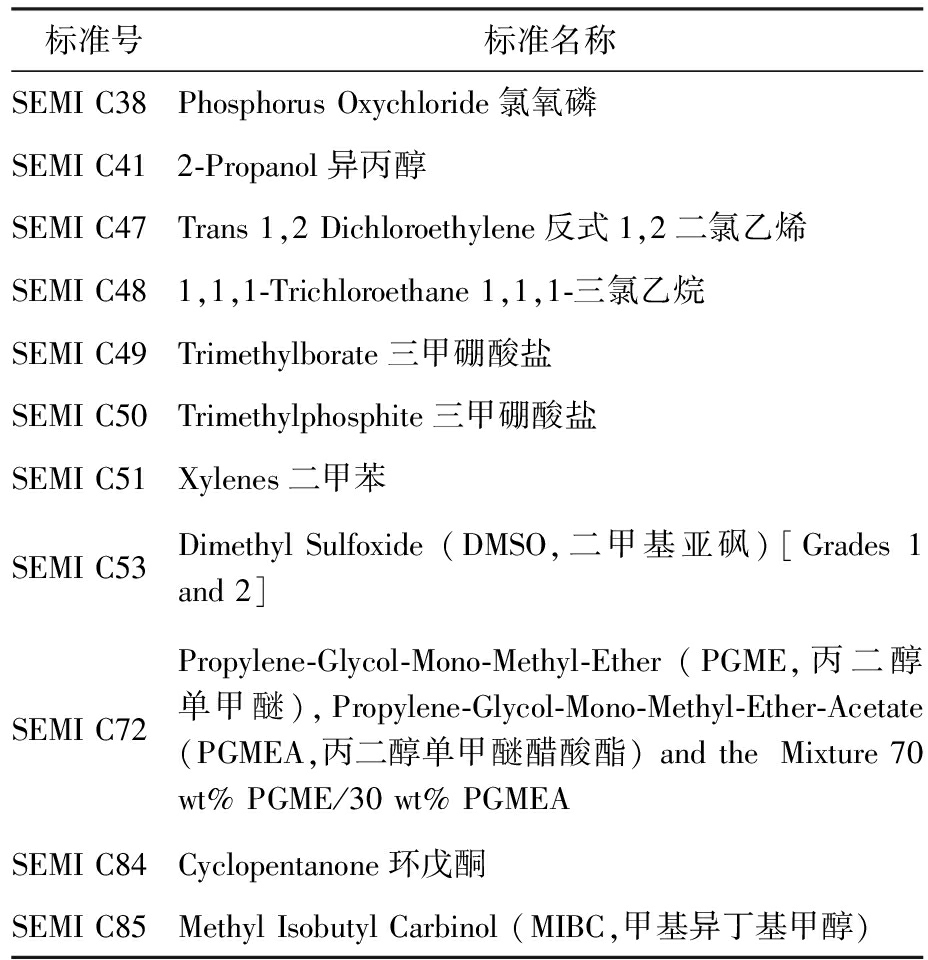

续表
标准号标准名称SEMI C38Phosphorus Oxychloride氯氧磷SEMI C412-Propanol异丙醇SEMI C47Trans 1,2 Dichloroethylene反式1,2二氯乙烯SEMI C481,1,1-Trichloroethane 1,1,1-三氯乙烷SEMI C49Trimethylborate三甲硼酸盐SEMI C50Trimethylphosphite三甲硼酸盐SEMI C51Xylenes二甲苯SEMI C53Dimethyl Sulfoxide (DMSO,二甲基亚砜)[Grades 1 and 2]SEMI C72Propylene-Glycol-Mono-Methyl-Ether (PGME,丙二醇单甲醚),Propylene-Glycol-Mono-Methyl-Ether-Acetate (PGMEA,丙二醇单甲醚醋酸酯) and the Mixture 70 wt% PGME/30 wt% PGMEASEMI C84Cyclopentanone环戊酮SEMI C85Methyl Isobutyl Carbinol (MIBC,甲基异丁基甲醇)
2.1.3 方法标准
SEMI建立了16种溶剂高纯SEMI标准和11种标准方法,主要包括SEMI-C1-液体化学品、SEMI-C10-方法检测限、SEMI-C69-聚合物颗粒表面积的测定;SEMI-C77-最小可检测粒径在30～100 nm之间的液载粒子计数器的计数效率;SEMI-C98-化学机械平坦化(CMP)粒度分布(PSD)测量和报告;SEMI-C82-带液载颗粒计数器的20～50 nm液体过滤器的颗粒去除性能;SEMI-C83-应用于PFA焊接配件焊接连接的抗拉强度;SEMI-C90-液体化学分配系统用全氟烷氧基(PFA)材料的试验;SEMI-C96-化学机械抛光(CMP)浆料的密度;C99化学机械抛光(CMP)浆料及相关化学品的导电性;半导体制造用化学机械平坦化(CMP)抛光垫硬度等。
2.1.4 电子级酸
SEMI主要代表性电子级酸相关标准汇总如表3所示,包括电子级乙酸、盐酸、氢氟酸、硫酸等。
表3 SEMI主要代表性电子级酸相关标准
Tab．3 Key SEMI standards for representative electronic-grade acids
标准号标准名称SEMI C18Acetic Acid乙酸SEMI C23Buffered Oxide Etchants缓冲氧化物蚀刻剂SEMI C27Hydrochloric Acid盐酸SEMI C28Hydrofluoric Acid氢氟酸SEMI C29 4.9% Hydrofluoric Acid (10∶1 V/V)氢氟酸

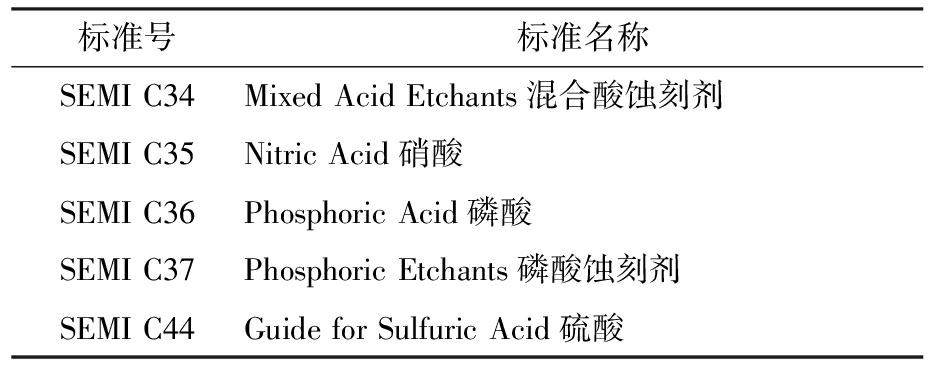

续表
标准号标准名称SEMI C34Mixed Acid Etchants混合酸蚀刻剂SEMI C35Nitric Acid硝酸SEMI C36Phosphoric Acid磷酸SEMI C37Phosphoric Etchants磷酸蚀刻剂SEMI C44Guide for Sulfuric Acid硫酸
2.1.5 电子级碱
SEMI主要代表性电子级碱相关标准汇总如表4所示,包括电子级氢氧化钾、氢氧化钠等。

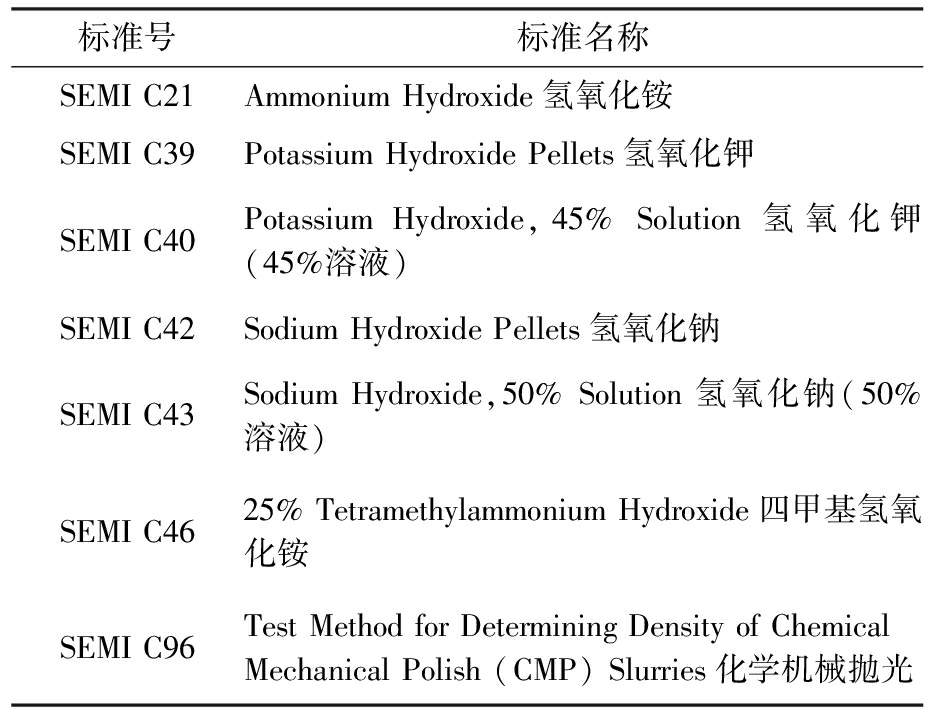

表4 SEMI主要代表性电子级碱相关标准
Tab．4 Key SEMI standards for representative electronic-grade alkaline chemicals
标准号标准名称SEMI C21Ammonium Hydroxide氢氧化铵SEMI C39Potassium Hydroxide Pellets氢氧化钾SEMI C40Potassium Hydroxide,45% Solution氢氧化钾(45%溶液)SEMI C42Sodium Hydroxide Pellets氢氧化钠SEMI C43Sodium Hydroxide,50% Solution氢氧化钠(50%溶液)SEMI C4625% Tetramethylammonium Hydroxide四甲基氢氧化铵SEMI C96Test Method for Determining Density of Chemical Mechanical Polish (CMP) Slurries化学机械抛光
2.1.6 电子特气
SEMI主要代表性电子特气相关标准汇总如表5所示,包括电子级氮气、氢气、氦气等。

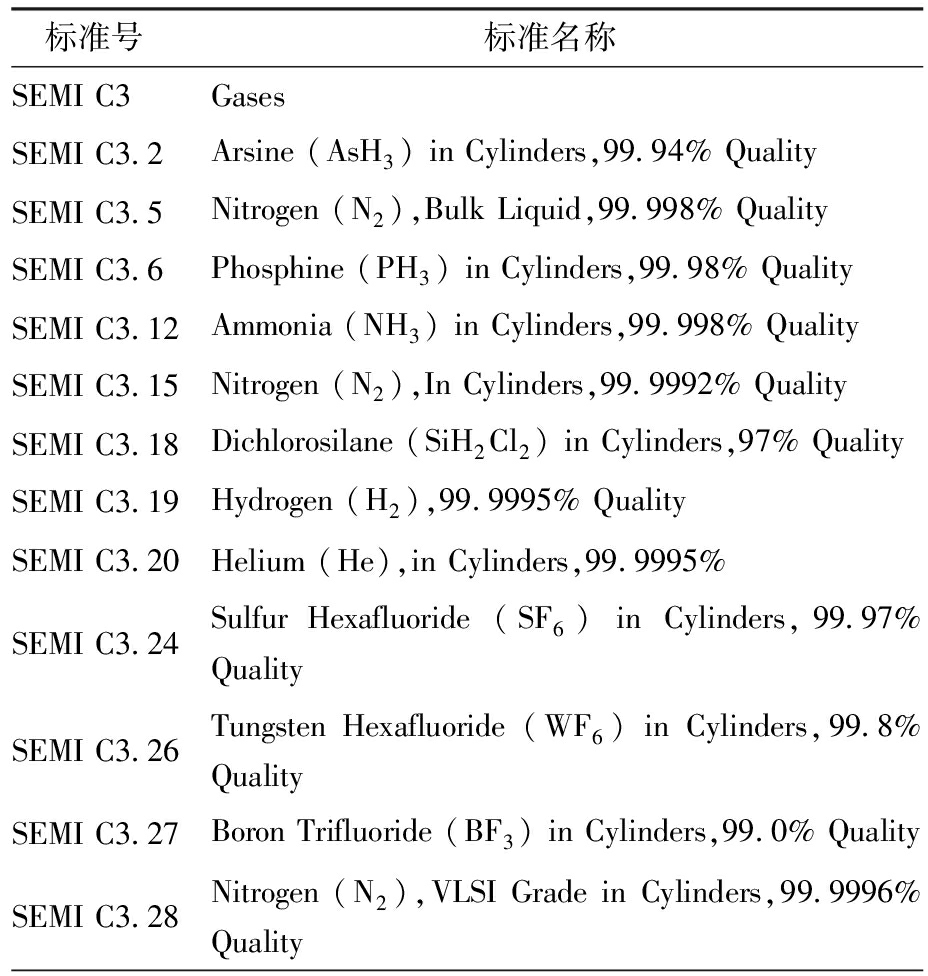

表5 SEMI主要代表性电子特气相关标准
Tab．5 Key SEMI standards for representative electronic grade gases
标准号标准名称SEMI C3GasesSEMI C3.2Arsine (AsH3) in Cylinders,99.94% QualitySEMI C3.5Nitrogen (N2),Bulk Liquid,99.998% QualitySEMI C3.6Phosphine (PH3) in Cylinders,99.98% QualitySEMI C3.12Ammonia (NH3) in Cylinders,99.998% QualitySEMI C3.15Nitrogen (N2),In Cylinders,99.9992% QualitySEMI C3.18Dichlorosilane (SiH2Cl2) in Cylinders,97% QualitySEMI C3.19Hydrogen (H2),99.9995% QualitySEMI C3.20Helium (He),in Cylinders,99.9995%SEMI C3.24Sulfur Hexafluoride (SF6) in Cylinders,99.97% QualitySEMI C3.26Tungsten Hexafluoride (WF6) in Cylinders,99.8% QualitySEMI C3.27Boron Trifluoride (BF3) in Cylinders,99.0% QualitySEMI C3.28Nitrogen (N2),VLSI Grade in Cylinders,99.9996% Quality

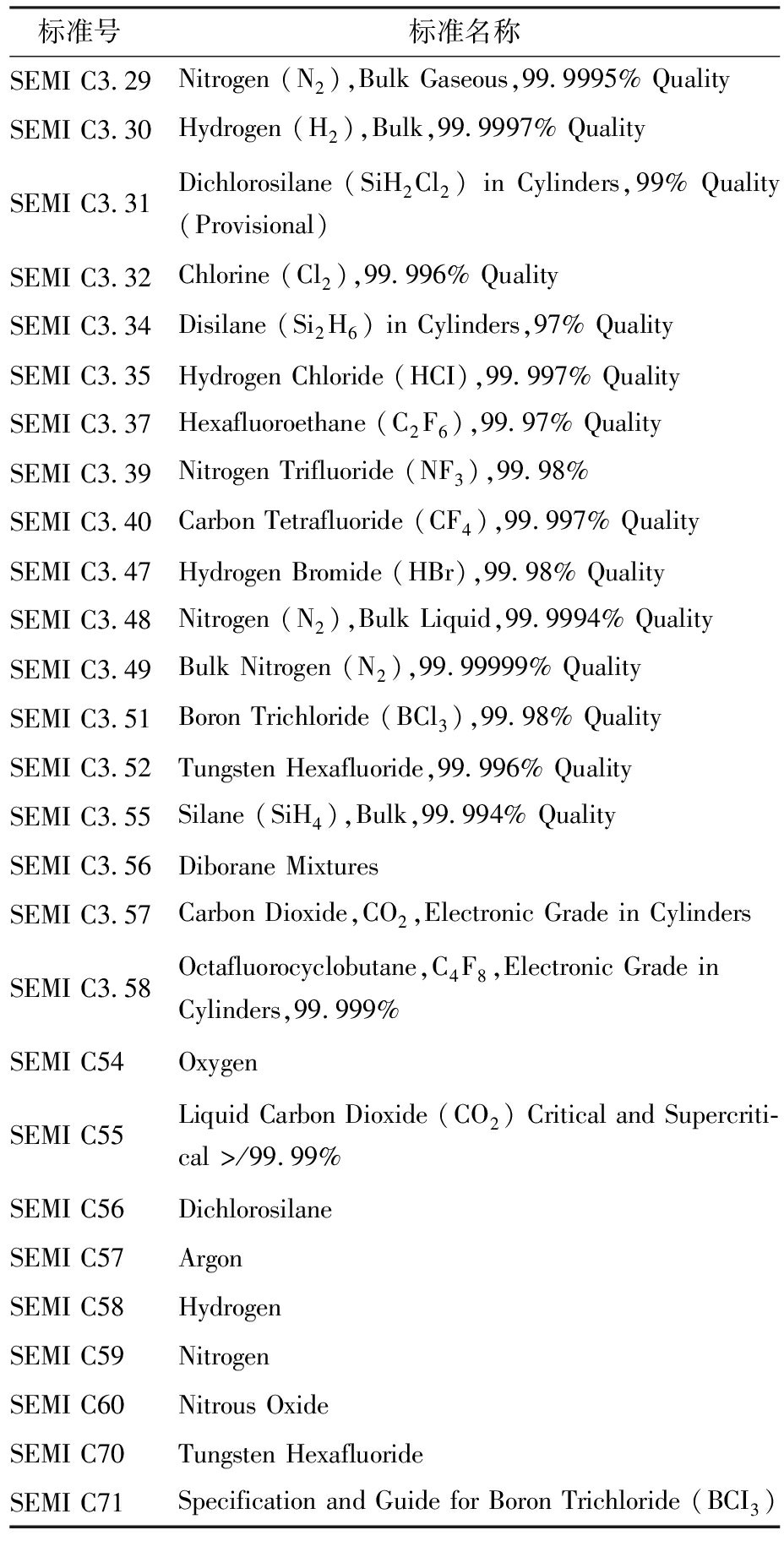

续表
标准号标准名称SEMI C3.29Nitrogen (N2),Bulk Gaseous,99.9995% QualitySEMI C3.30Hydrogen (H2),Bulk,99.9997% QualitySEMI C3.31Dichlorosilane (SiH2Cl2) in Cylinders,99% Quality (Provisional)SEMI C3.32Chlorine (Cl2),99.996% QualitySEMI C3.34Disilane (Si2H6) in Cylinders,97% QualitySEMI C3.35Hydrogen Chloride (HCI),99.997% QualitySEMI C3.37Hexafluoroethane (C2F6),99.97% QualitySEMI C3.39Nitrogen Trifluoride (NF3),99.98%SEMI C3.40Carbon Tetrafluoride (CF4),99.997% QualitySEMI C3.47Hydrogen Bromide (HBr),99.98% QualitySEMI C3.48Nitrogen (N2),Bulk Liquid,99.9994% QualitySEMI C3.49Bulk Nitrogen (N2),99.99999% QualitySEMI C3.51Boron Trichloride (BCl3),99.98% QualitySEMI C3.52Tungsten Hexafluoride,99.996% QualitySEMI C3.55Silane (SiH4),Bulk,99.994% QualitySEMI C3.56Diborane MixturesSEMI C3.57Carbon Dioxide,CO2,Electronic Grade in CylindersSEMI C3.58Octafluorocyclobutane,C4F8,Electronic Grade in Cylinders,99.999%SEMI C54OxygenSEMI C55Liquid Carbon Dioxide (CO2) Critical and Supercriti-cal >/99.99% SEMI C56DichlorosilaneSEMI C57ArgonSEMI C58HydrogenSEMI C59NitrogenSEMI C60Nitrous OxideSEMI C70Tungsten HexafluorideSEMI C71Specification and Guide for Boron Trichloride (BCI3)
2.2 我国电子化学品标准化概况
国务院《国家集成电路产业发展推进纲要》提到突破集成电路关键装备和材料,开发电子化学品等关键材料、加快产业化进程、增强产业配套能力。
工信部联规〔2016〕454号《新材料产业发展指南》“加快电子化学品、高纯发光材料、高饱和度电子化学品、超薄液晶玻璃基板等批量生产工艺优化”。
《增强制造业核心竞争力三年行动计划(2018—2020年)》“为大型和超大型集成电路提供配套电子化学品”。
2.2.1 电子级水标准化
我国有关电子级水的主要标准如表6所示,包括电子级水测试方法通则、电阻率、痕量金属、痕量阴离子的测试方法等。

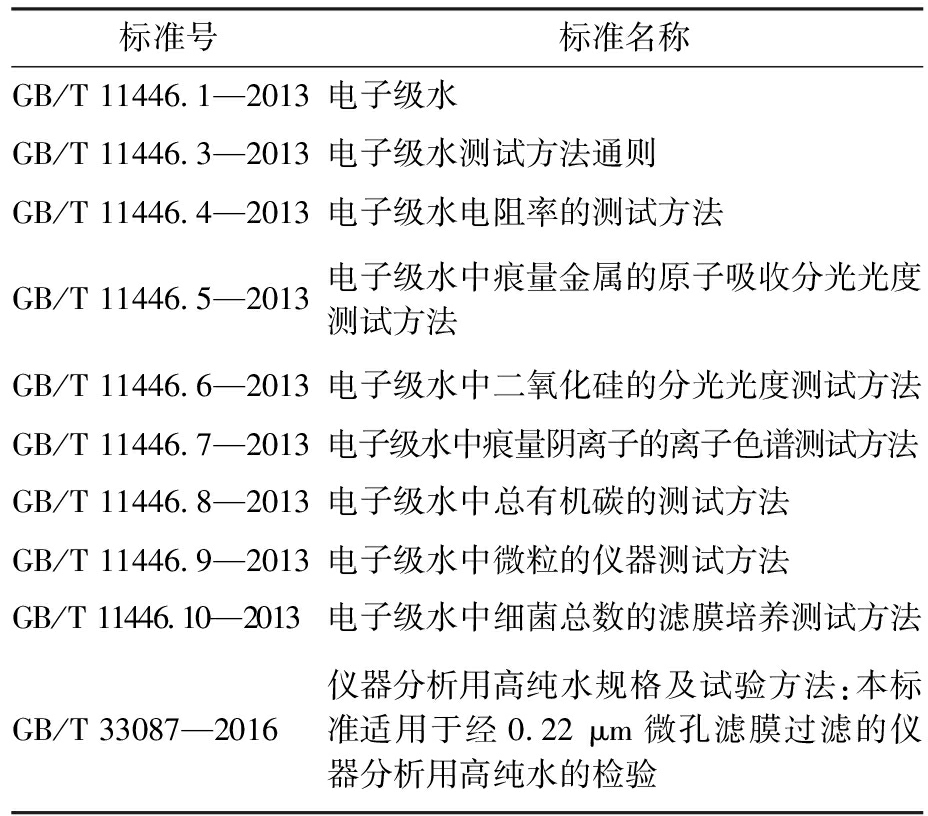

表6 我国有关电子级水的主要标准
Tab．6 Major Chinese standards related to electronic grade water
标准号标准名称GB/T 11446.1—2013电子级水GB/T 11446.3—2013电子级水测试方法通则GB/T 11446.4—2013电子级水电阻率的测试方法GB/T 11446.5—2013电子级水中痕量金属的原子吸收分光光度测试方法GB/T 11446.6—2013电子级水中二氧化硅的分光光度测试方法GB/T 11446.7—2013电子级水中痕量阴离子的离子色谱测试方法GB/T 11446.8—2013电子级水中总有机碳的测试方法GB/T 11446.9—2013电子级水中微粒的仪器测试方法GB/T 11446.10—2013电子级水中细菌总数的滤膜培养测试方法GB/T 33087—2016仪器分析用高纯水规格及试验方法：本标准适用于经0.22 μm微孔滤膜过滤的仪器分析用高纯水的检验

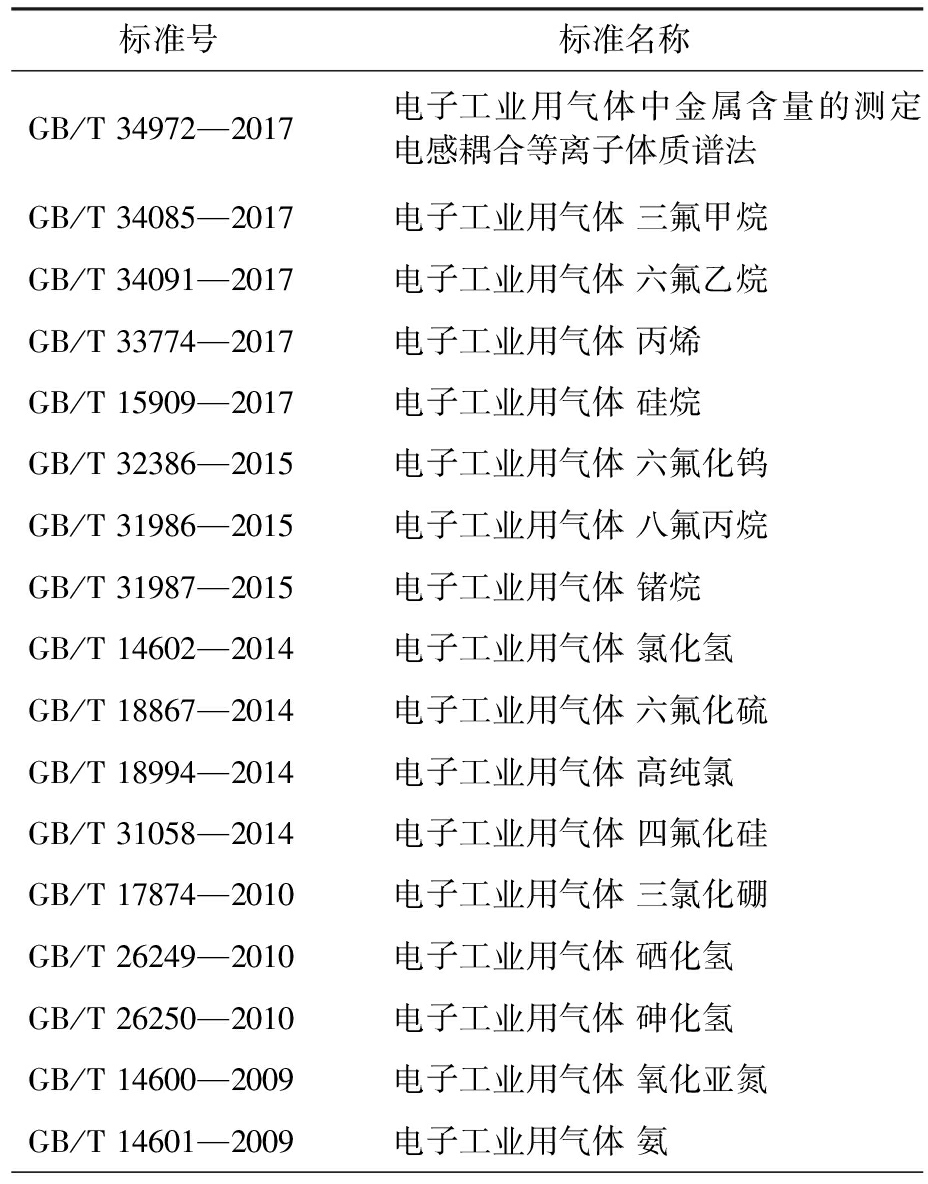

表7 我国主要代表性电子特气相关标准
Tab．7 Key standards for electronic grade gases
标准号标准名称GB/T 34972—2017电子工业用气体中金属含量的测定 电感耦合等离子体质谱法GB/T 34085—2017电子工业用气体 三氟甲烷GB/T 34091—2017电子工业用气体 六氟乙烷GB/T 33774—2017电子工业用气体 丙烯GB/T 15909—2017电子工业用气体 硅烷GB/T 32386—2015电子工业用气体 六氟化钨GB/T 31986—2015电子工业用气体 八氟丙烷GB/T 31987—2015电子工业用气体 锗烷GB/T 14602—2014电子工业用气体 氯化氢GB/T 18867—2014电子工业用气体 六氟化硫GB/T 18994—2014电子工业用气体 高纯氯GB/T 31058—2014电子工业用气体 四氟化硅GB/T 17874—2010电子工业用气体 三氯化硼GB/T 26249—2010电子工业用气体 硒化氢GB/T 26250—2010电子工业用气体 砷化氢GB/T 14600—2009电子工业用气体 氧化亚氮GB/T 14601—2009电子工业用气体 氨

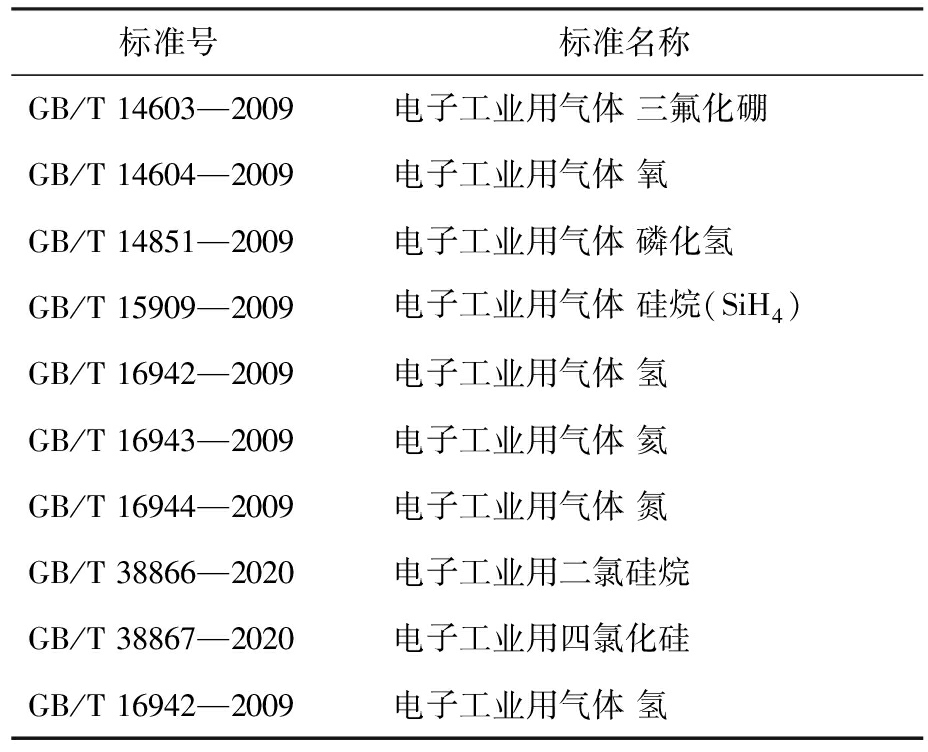

续表
标准号标准名称GB/T 14603—2009电子工业用气体 三氟化硼GB/T 14604—2009电子工业用气体 氧GB/T 14851—2009电子工业用气体 磷化氢GB/T 15909—2009电子工业用气体 硅烷(SiH4)GB/T 16942—2009电子工业用气体 氢GB/T 16943—2009电子工业用气体 氦GB/T 16944—2009电子工业用气体 氮GB/T 38866—2020电子工业用二氯硅烷GB/T 38867—2020电子工业用四氯化硅GB/T 16942—2009电子工业用气体 氢
2.2.2 多晶硅
GB/T 12963电子级多晶硅
本标准适用于以三氯氢硅或四氯化硅用氢还原法制得的多晶硅,规定了以氢还原法(包括三氯氢硅或四氯化硅还原工艺)制备的高纯度多晶硅的技术要求、检测方法及质量控制规范。该标准适用于半导体及光伏产业所需的电子级多晶硅产品,涵盖其牌号分类、理化性能指标(如杂质含量、电阻率等)、检验规则及包装储运要求,旨在确保材料在集成电路制造等高端应用中的可靠性和一致性。
2.2.3 三氯氢硅
GB/T 28654—2018工业三氯氢硅,本标准适用于以工业三氯氢硅为原料的生产、检验及贸易活动,涵盖其外观、组分含量、痕量杂质控制及安全贮存运输等关键要求,旨在保障产品质量并促进行业规范化发展。
2.2.4 GB/T 28159—2011电子级磷酸
根据本标准,电子级磷酸分为普通电子级(E1)和高纯电子级(E2)两种规格,主要技术指标涵盖磷酸含量、易氧化物、硝酸盐、硫酸盐、氯化物及多种金属离子的痕量控制,并需通过颗粒物检测以确保洁净度。该产品需在洁净环境下生产、包装和储运,避免二次污染,其质量直接影响芯片良率和器件性能。
2.2.5 氢氟酸
GB/T 31369—2015太阳电池用电子级氢氟酸。电子级氢氟酸(Solar Cell Grade)是一种专用于光伏电池制造的高纯度化学品,其技术指标涵盖物理性状、化学成分及杂质限值,需满足特定电学与洁净度要求。该标准规定了其技术参数(如金属杂质含量、颗粒物控制)、检测方法(包括离子色谱等痕量分析技术)、质量判定规则,以及包装、储运的规范性要求,以确保其在晶硅太阳能电池制程(如表面清洗、蚀刻)中的适用性。该标准不涉及安全操作条款,使用方须另行制定安全管控措施。
2.2.6 GB/T 37007—2018电子级三甲基镓
本标准规定了电子级三甲基镓的技术要求、试验方法、检验规则、包装、标志、运输、贮存和安全,通过镓镁合金法、三氯化镓法、格式试剂法3种化学合成法制备并经精制纯化三甲基镓。
2.3 电子特气
电子特种气体被誉为电子工业的“血液”,电子特种气体是指在半导体、集成电路、显示面板、光伏及光电子等高科技制造领域中,用于薄膜沉积、刻蚀、掺杂、离子注入、外延生长及清洗等关键工艺环节的高纯度气体或混合气体。其纯度通常需达到5N及以上,部分应用场景甚至要求6N或更高,以确保器件性能、集成度和良率。这类气体区别于传统工业气体,具有成分精准可控、杂质含量极低(如金属杂质≤1 μg/kg)、稳定性高等特点。
氢纯度：氮、氧、一氧化碳、二氧化碳、总烃、水分等杂质;氮、一氧化碳、二氧化碳的测定：氦放电离子化检测器-气相色谱仪测定;含量的测定：GB/T 6285—2016(气体中微量氧的测定 电化学法)：赫兹电池微量氧分析仪。
本课题组主要研究领域为高纯试剂分离与检测、标准物质的制备、高纯试剂标准研制等。发明了多项制约高纯试剂发展的关键技术和短板技术,获授权专利17项,研制了17个高纯试剂标准物质,其中高纯试剂代表性授权专利包括一种质谱级乙腈的制备方法其装置(ZL201110333377.5)[32],高纯乙腈及其制备方法和装置(ZL201410313653.5)[33],一种农残级正己烷的纯化制备方法(ZL201010617923.3)[34],一种农残级乙酸乙酯的制备方法(ZL20091016 052.X)[35],一种农残级丙酮的制备方法(ZL200910163053.4)[36]以及一种电子级乙腈的制备方法(ZL201610603274.9)[37];开展了高纯溶剂痕量杂质关键技术研究,对其中的痕量结构相似组分杂质等系统方法研究,围绕实验用仪器分析用高纯水、色谱流动相、农残级试剂、质谱级试剂以及电子级试剂等科研用高纯试剂,负责制定了GB/T 30301—2013《高纯试剂试验方法通则》,GB/T 32263—2015《高纯化合物 农残分析用化合物的测定 气相色谱-电子捕获检测器(ECD)法》,GB/T 33087—2016《仪器分析用高纯水规格及试验方法》,HG/T 4745—2014《化学试剂 高效液相色谱淋洗液 乙酸乙酯》,HG/T 4746—2014《农药残留检测用试剂 丙酮》,HG/T 4747—2014《农药残留检测用试剂 正己烷》等国家及行业标准;研制了系列高纯溶剂标准物质,如GBW06115丙酮纯度标准物质、GBW06113乙腈纯度标准物质、GBW06116正己烷纯度标准物质、GBW06112乙醇纯度标准物质、GBW06111甲醇纯度标准物质、GBW06114乙酸乙酯纯度标准物质、GBW06121-131系列高纯溶剂标准物质。
此外,还有GBW02143 高纯硅纯度标准物质、GBW06343超高纯氮气纯度标准物质、GBW06342超高纯氩气纯度标准物质以及GBW06341超高纯氦气纯度标准物质等可应用于电子行业的高纯溶剂标准物质,保证量值溯源。
芯片是未来所有产业的核心,电子化学品是芯片产业的“生长激素”,其质量是决定芯片性能、成品率及性能的关键因素。高质量标准互通是增强产业链供应链竞争力,协同产业链的技术支撑。电子化学品标准化建设是构建芯片产业自主可控供应链的重要内容。
高纯溶剂在半导体产业中有着广泛应用,电子级溶剂广泛应用于微电子、光电子湿法工艺制程中,是显示面板、半导体、太阳能电池等设备制造中不可缺少的原料,选择合适的电子级溶剂对产品质量至关重要。
随着我国在高性能芯片、新一代信息技术等领域重大战略的实施,有机电子化学品作为支撑该领域发展的重要基础材料,迎来了发展的黄金期。有机湿电子化学品广泛用于超大规模集成电路、半导体及显示面板清洗、光刻胶配套试剂等领域。有机湿电子化学品种类众多并在半导体制程中存在大量复配应用,市场需求量巨大。目前我国企业仅能生产达到国际半导体产业协会(SEMI)G3标准的产品,而发展OLED显示和高性能芯片所需的G4(SEMI分级)和G5产品,均被国外企业所垄断。为适应我国半导体产业的飞速发展,开发具有完全自主知识产权的湿电子化学品技术体系已迫在眉睫。
本文首先介绍电子化学品的应用及需求,在此基础上,介绍了国际电子化学品标准化概况以及电子化学品标准化概况,重点介绍电子级高纯溶剂标准物质研制以及量值溯源研究,为电子化学品国产化生产及其支撑我国半导体产业健康发展、服务国家高质量发展新需求,服务国民经济主战场提供参考。
